显示屏单元板元件:
驱动芯片主要是74HC595 74HC245/244 74HC138 4953。

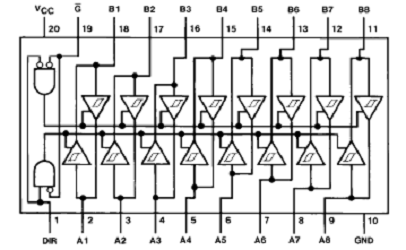

74HC245的作用:信号功率放大
单元板/模组是由多块串接在一起的,而控制信号是比较弱的,在信号传递过程中需要将它的功率进行放大
第1脚DIR,为输入输出端口转换用,DIR=“1”高电平时信号由“A”端输入“B”端输出,DIR=“0”低电平时信号由“B”端输入“A”端输出。
第2~9脚“A”信号输入输出端,A1=B1、、、、、、A8=B8,A1与B1是一组,如果DIR=“1”G=“0”则A1输入B1输出,其它类同。如果DIR=“0”G=“0”则B1输入A1输出,其它类同。
第11~18脚“B”信号输入输出端,功能与“A”端一样,不再描述。
第19脚G,使能端,若该脚为“1”A/B端的信号将不导通,只有为“0”时A/B端才被启用,该脚也就是起到开关的作用。
第10脚GND,电源地。
第20脚VCC,电源正极。
74HC138的作用:八位二进制译码器
74HC138的作用是用来选择显示行,一个74HC138可以选择8行中的一行,所以单元板/模块上有2块74HC138,这样就可以在16行中选择1行显示
第8脚GND,电源地。
第15脚VCC,电源正极
第1~3脚A、B、C,二进制输入脚。
第4~6脚片选信号控制,只有在4、5脚为“0”6脚为“1”时,才会被选通,输出受A、B、C信号控制。其它任何组合方式将不被选通,且Y0~Y7输出全为“1”。
通过控制选通脚来级联,使之扩展到十六位。
例:G2A=0,G2B=0,G1=1,A=1,B=0,C=0,则Y0为“0”Y1~Y7为“1”,详情见真值表。
74HC595的作用:LED驱动芯片,8位移位锁存器
用于驱动显示列,每片74HC595可以驱动8列,多片74HC595串接
在一起,串行列数据信号RI(DATA)、锁存信号STB、串行时钟信号CLK都在这个芯片上
第8脚GND,电源地。
第16脚VCC,电源正极
第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。
第13脚EN,使能口,当该引脚上为“1”时QA~QH口全部为“1”,为“0”时QA~QH的输出由输入的数据控制。
第12脚STB,锁存口,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK,时钟口,每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR,复位口,只要有复位信号,寄存器内移入的数据将清空,显示屏不用该脚,一般接VCC。
第9脚DOUT,串行数据输出端,将数据传到下一个。
第15、1~7脚,并行输出口也就是驱动输出口,驱动LED。
4953的作用:行驱动管,功率管
每一显示行需要的电流是比较大的,要使用行驱动管,每片4953可以驱动2个显示行
其内部是两个CMOS管,1、3脚VCC,2、4脚控制脚,2脚控制7、8脚的输出,4脚控制5、6脚的输出,只有当2、4脚为“0”时,7、8、5、6才会输出,否则输出为高阻状态。

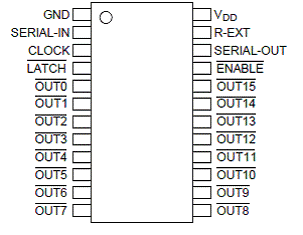

TB62726的作用:LED驱动芯片,16位移位锁存器
有些单元板/模组使用TB62726代替74HC595,一片TB62726可以驱动16列,仅此而已
第1脚GND,电源地。
第24脚VCC,电源正极
第2脚DATA,串行数据输入
第3脚
